超小型磁気式リニアセンサ

金属材質検知センサ 金属材質検知センサ

MLS-105A

MLS-105S



■特徴
分解能0.5μmの高精度
φ5.5の超小型・軽量ヘッド
高精度シャフトで安定出力
センサ相互干渉に優れる
温度ドリフトに強い回路
スリムな制御回路BOX

■主な用途
精密成形品の歪測定
電子部品の組付け高さ測定
モータシャフトの外径測定
ウエハホルダーの平面度測定

項 目 仕 様 備 考
測定範囲 ±2mm ±0.5mm 稼動範囲5mm
アナログ
電圧出力
出力電圧 ±4V ±1V ゲイン調整にて
設定変更可能
インピーダンス 130Ω
分解能 0.5μm
直線性 1.0%ofF.S. 0.2%ofF.S.
測定力 0.3N ゼロ点位置
温度特性 0.02%ofF.S./℃
電源電圧 DC.+24V
消費電流 70mA以下
使用周囲
温度
センサ部 -10℃〜+65℃ 氷結不可
制御回路部 0℃〜+50℃
使用周囲温度 35%〜85%R.H. 結露不可
重量 センサ部 5g ケーブル含まず
制御回路部 100g

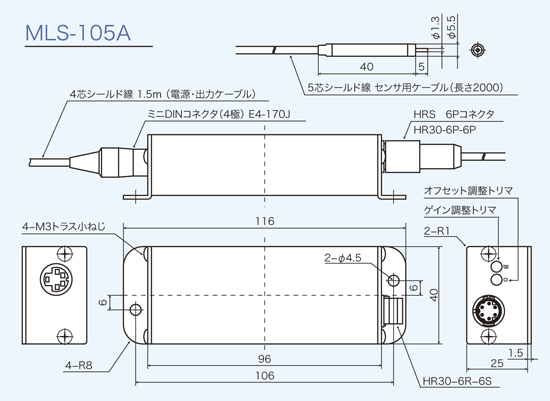

■外形寸法図 (単位:mm)縮尺不定MLS-105A図
