演算表示器



センサ用演算表示器

センサ用演算表示器

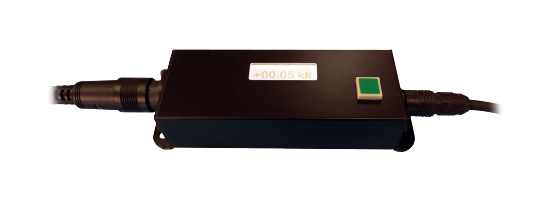

表示機能付アンプ特長

センサのアンプに表示機能を搭載し、コンパクトで簡単に測定値が読み取り可能
センサのアンプ入出力機能は従来のまま使用可能
ゼロ点リセットスイッチを搭載
電源電圧、消費電流、使用温度範囲はセンサアンプの仕様に準拠

センサ別表示仕様

■トルクセンサ

対象シリーズ CTS
表示器 バックライト付LCD(4桁)
表示方法 トラッキング
表示単位 Nm、Ncm、Nmm
表示範囲 フルスケールトルク値
測定方向 + : CW − : CCW
(負荷側から見て)
表示ゼロ調整 フロントボタンSW


■ロードセンサ・ロードワッシャ

対象シリーズ SLDS、SLDW
表示器 バックライト付LCD(4桁)
表示方法 トラッキング
表示単位 kN、N
表示範囲 フルスケール荷重値
測定方向 +:圧縮 −:引張
表示ゼロ調整 フロントボタンSW


■加速度センサ

対象シリーズ SAS
表示器 バックライト付LCD(4桁)
表示方法 トラッキング
表示単位 m/s2
表示範囲 フルスケール加速度値
測定方向 +:上向 −:下向
表示ゼロ調整 フロントボタンSW

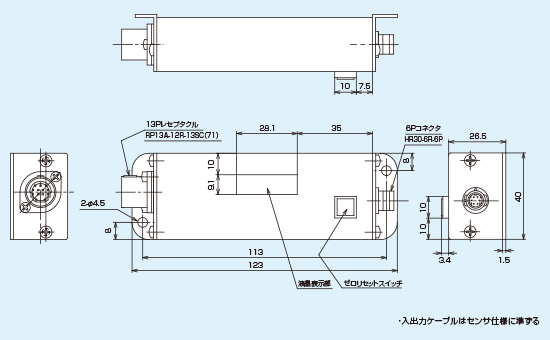

■外観図センサ用演算表示器

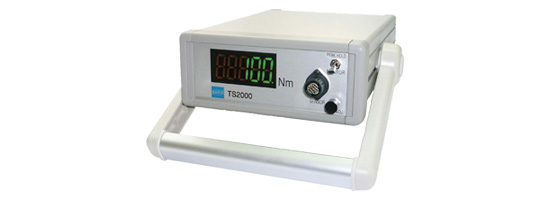

センサ用演算表示器(TS□□□□)

センサ用演算表示器(TS□□□□) ※□=定格電圧mv

センサ別表示仕様

■トルクセンサ

表示器 大型緑色LED
(7セグメント、4桁)
表示単位 Nm、Ncm、Nmm
表示範囲 フルスケールトルク値
表示更新速度 Slow/Fastの2段切り替え
測定方向 + : CW − : CCW
(負荷側から見て)


■ロードセンサ・ロードワッシャ

表示器 大型緑色LED
(7セグメント、4桁)
表示単位 kN、N
表示範囲 フルスケール荷重値
表示更新速度 Slow/Fastの2段切り替え
測定方向 + : 圧縮 − : 引張


■加速度センサ

表示器 大型緑色LED
(7セグメント、4桁)
表示単位 m/s2
表示範囲 フルスケール加速度値
表示更新速度 Slow/Fastの2段切り替え
測定方向 + : 上向 − : 下向



表示器の設定仕様と一般仕様

ピークホールド測定
ワンプッシュ・ゼロ点リセット機能
切換え無しで圧縮・引張表示(±表示)
8タイプのセンサと接続可能


■設定仕様

トラッキング表示 表示切替SW(MONITOR)
ピークホールド 表示切替SW(PEAK HOLD)
ゼロ調整 フロントボタンSW(ZERO ADJ)
表示更新速度 後部パネルSW(FAST/SLOW)
センサ選択 後部パネルセレクトSW (SENSOR SELECT)
8タイプまで設定可能


■一般仕様

電源電圧 DC+24V(ACアダプタ付)
(ACアダプタ:100〜240VAC)
消費電流 300mA(センサ含む)
使用温度範囲 0℃〜40℃
外形寸法 160(W)×66(H)×230(D)

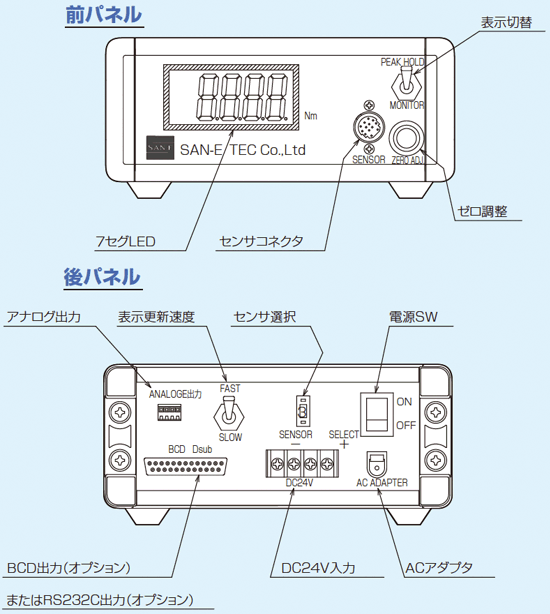

■外観図

センサ用演算表示器(TS□□□□)
