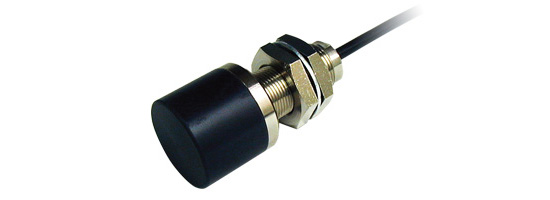

アンプ内蔵磁気式スペースセンサ

アンプ内蔵磁気式スペースセンサ

■特徴
渦電流方式
小型、軽量
単電源(安定化電源回路内蔵)
防水構造

■主な用途
モーター、機械部品の微少振動検知
回転挙動、往復変動などの計測・監視
シャーシのひずみ、平行度測定
金属の検出、位置決め
金属の変位測定、監視
ギヤ等の回転検知
タービンシャフトの振動測定
加工機のテーブル位置決め
荷重測定

SS-1010D

項 目 仕 様
電 源 電 圧
(リップル(p-p) 5%以下)
DC.+5V 〜 +18V
安定化電源回路
消 費 電 流 Max. 15mA
測 定 範 囲 0.0o 〜 1.2o
分 解 能 0.2%F.S.
出 力 電 圧
(鉄□40×3o)
2V 〜 5.2V
(電源電圧DC.15V時)
周 波 数 特 性 DC.〜5kHz(-3dB)
出 力 形 式 オープンコレクタ
動 作 温 度 範 囲 ー20℃ 〜 +85℃
保 護 構 造 IP65
耐 振 動 10Hz 〜 55Hz 複振幅 1.5o
耐 衝 撃 50G
締 付 ト ル ク 50kgf・cm以下

※表示器を必要とされる場合はご相談下さい。

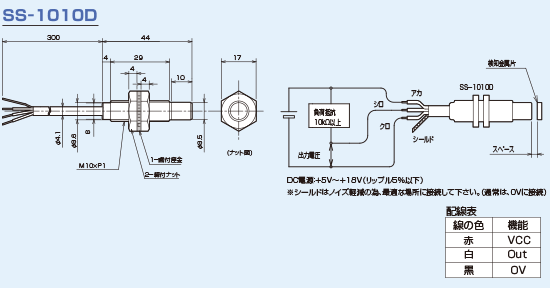

■外形寸法図 (単位 : mm)縮尺不定SS-1010D図



SS-1210V

項 目 仕 様
電 源 電 圧
(リップル(p-p) 5%以下)
DC.+12V 〜 +25V
安定化電源回路 内 蔵
消 費 電 流 Max. 8mA
測 定 範 囲 0.0o 〜 3.5o
分 解 能 0.2%F.S.
出 力 電 圧
(鉄□40×3o)
1.2V 〜 3.8V
周 波 数 特 性 DC.〜5kHz(-3dB)
出 力 形 式 オープンコレクタ
動 作 温 度 範 囲 ー20℃ 〜 +85℃
保 護 構 造 IP67
耐 振 動 10Hz 〜 55Hz 複振幅 1.5o
耐 衝 撃 50G
締 付 ト ル ク 100 kgf・cm以下

※表示器を必要とされる場合はご相談下さい。

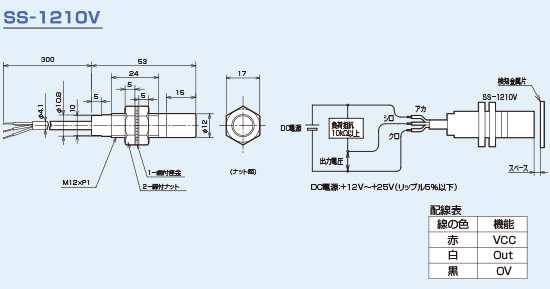

■外形寸法図 (単位 : mm)縮尺不定SS-1210V図



SS-203

項 目 仕 様
電 源 電 圧
(リップル(p-p) 5%以下)
DC.+12V 〜 +17V
安定化電源回路 内 蔵
消 費 電 流 Max. 8mA
測 定 範 囲 0.5o 〜 5.5o
分 解 能 0.2%F.S.
出 力 電 圧
(鉄□40×3o)
1.0V 〜 4.0V
周 波 数 特 性 DC.〜5kHz(-3dB)
出 力 形 式 オープンコレクタ
動 作 温 度 範 囲 ー10℃ 〜 +70℃
保 護 構 造 IP67
耐 振 動 10Hz 〜 55Hz 複振幅 1.5o
耐 衝 撃 50G
締 付 ト ル ク 100 kgf・cm以下

※表示器を必要とされる場合はご相談下さい。

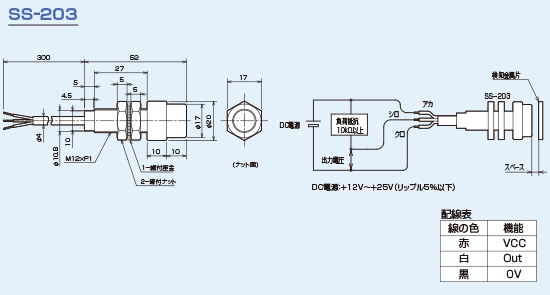

■外形寸法図 (単位 : mm)縮尺不定SS-203図



SS-2810H

項 目 仕 様
電 源 電 圧
(リップル(p-p) 5%以下)
DC.+12V 〜 +17V
安定化電源回路 内 蔵
消 費 電 流 Max. 8mA
測 定 範 囲 0.0o 〜 9.5o
分 解 能 0.2%F.S.
出 力 電 圧
(鉄□40×3o)
0.8V 〜 4.1V
周 波 数 特 性 DC.〜5kHz(-3dB)
出 力 形 式 オープンコレクタ
動 作 温 度 範 囲 ー20℃ 〜 +85℃
保 護 構 造 IP65
耐 振 動 10Hz 〜 55Hz 複振幅 1.5o
耐 衝 撃 50G
締 付 ト ル ク 150 kgf・cm以下

■外形寸法図 (単位 : mm)縮尺不定SS-2810H図



SS-280L

項 目 仕 様
電 源 電 圧
(リップル(p-p) 5%以下)
DC.+12V 〜 +17V
安定化電源回路 内 蔵
消 費 電 流 Max. 8mA
測 定 範 囲 0.0o 〜 12o
分 解 能 0.2%F.S.
出 力 電 圧
(鉄□40×3o)
0.8V 〜 5.3V
周 波 数 特 性 DC.〜5kHz(-3dB)
出 力 形 式 オープンコレクタ
動 作 温 度 範 囲 ー20℃ 〜 +85℃
保 護 構 造 IP65
耐 振 動 10Hz 〜 55Hz 複振幅 1.5o
耐 衝 撃 50G
締 付 ト ル ク 150 kgf・cm以下

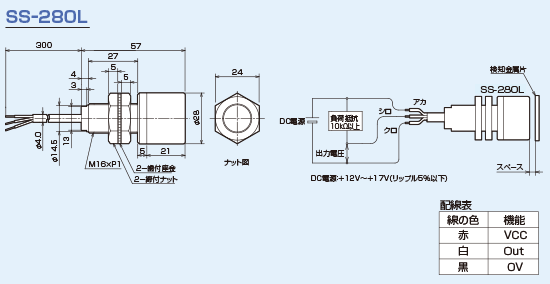

■外形寸法図 (単位 : mm)縮尺不定SS-280L図



SS-390H

項 目 仕 様
電 源 電 圧
(リップル(p-p) 5%以下)
DC.+12V 〜 +17V
安定化電源回路 内 蔵
消 費 電 流 Max. 10mA
測 定 範 囲 0.0o 〜 15o
分 解 能 0.2%F.S.
出 力 電 圧
(鉄□40×3o)
0.5V 〜 4.7V
(鉄□80×3o)
周 波 数 特 性 DC.〜5kHz(-3dB)
出 力 形 式 オープンコレクタ
動 作 温 度 範 囲 ー10℃ 〜 +60℃
保 護 構 造 IP65
耐 振 動 10Hz 〜 55Hz 複振幅 1.5o
耐 衝 撃 50G
締 付 ト ル ク 140 kgf・cm以下

■外形寸法図 (単位 : mm)縮尺不定SS-390H図
