金属材質検知センサ・金属検出センサ

金属材質検知センサ 金属材質検知センサ

SM-S10C

CS302

コインの判別、計数、金属の検出、位置決めに最適なセンサです。

■特長
高感度差動形磁気センサ
被検出体の動静を問わず忠実に検出
応答性が良く、搬送速度の加速に対応
小型・軽量


SM-S10C

型 式 SM-S10C
直流抵抗
(測定温度 20℃)
1次側:17Ω ±20%
2次側:31Ω ±20%
インダクタンス
(測定 1kHz)
1次側:0.7mH ±20%
2次側:1.5mH ±20%

出力

磁性体金属の種類に
対する力が得られます

条件:1次側 6Vp-p (50kHz 正弦波)
サンプル:φ25mm 厚み1mm

鉄 650mVp-p以上
アルミ 480mVp-p以上
真鍮 400mVp-p以上
銅 365mVp-p以上
ステン 200mVp-p以上
無し 20mVp-p以上

許容電流 1次側 15mA (rms)
使用温度 −25℃〜+70℃
使用湿度 35%〜95%R.H. (結露不可)
保存温度 −25℃〜+85℃
保存湿度 35%〜95%R.H. (結露不可)
温度特性

出力の温度係数

20℃基準
1次側6Vp-p 50kHz正弦波

+20℃〜+70℃ +0.17%/℃
+20℃〜−10℃ −0.17%/℃

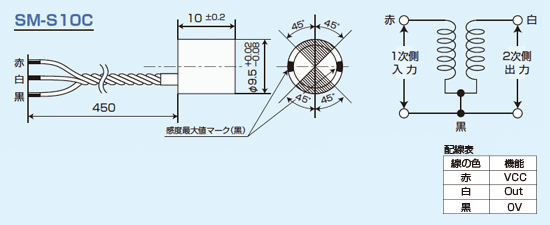

■外形寸法図 (単位:mm)縮尺不定SM-S10C図SM-S8C図


CS302

型 式 CS302
電源電圧 DC+4.5V〜+16.5V リップル(p-p) 50mV以下
消費電流 10mA 以下

出力電流

Max. 40mAシンク

出力残電圧 1.0V 以下( at. 負荷電流 40mA)
出力インピーダンス 4.7kΩ
動作 検出物体あり ⇒ 出力「H」
応答性 500Hz
絶縁抵抗 100MΩ以上 (at. 500V):ケースアースを外して測定
検出体 金属(非金属には応答しません)

保護構造

IP 64

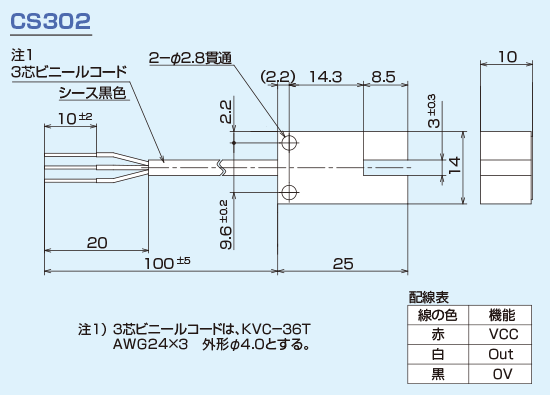

■外形寸法図 (単位:mm)縮尺不定SM-S10C図SM-S8C図
