駐車場･金融機器用
JIS規格、及びカスタム仕様に対応した製品をご用意出来ます。

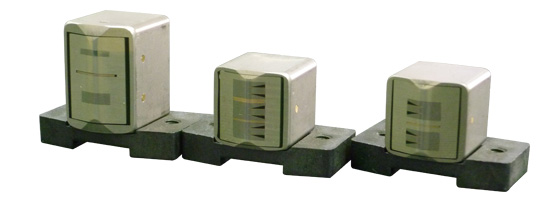

駐車場用磁気ヘッド
■主な用途
●駐車場での料金収受システム用の磁気ヘッドです。
■性能一覧
| 型式名 | JIS-Ⅰ | JIS-Ⅱ | カスタム型 | |
|---|---|---|---|---|
トラック幅 |
Read |
1mm | 2mm |
1～2mm |
| Write | 3mm | 7mm | 3～8mm | |
| トラック数 | 3 | 1 | 1～3 | |
| 搬送速度 | 10～100cm/sec | |||
| 記録密度 | ～420FCI | |||
| 記録媒体 | 21．5～239ｋA/m（270～3000Oe） | |||
| オーバーライト | －40ｄBV以下 | |||
通帳用の磁気ヘッドに使われている磁気インクを読取る紙幣識別用の磁気ヘッドです｡

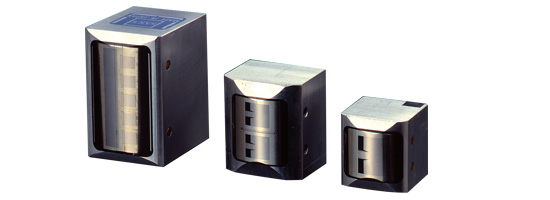

通帳用磁気ヘッド
■特長
●トラック構成 : 1トラック～多重トラック
●搬送速度 : ～100cm/sec
●記録密度 : ～420FCI
●記録媒体 : 21.5KA/m～219KA/m (270Oe～2750Oe)
■主な用途
●ATM (現金自動預払機)
紙幣に使われている磁気インクを読取る紙幣識別用の磁気ヘッドです｡

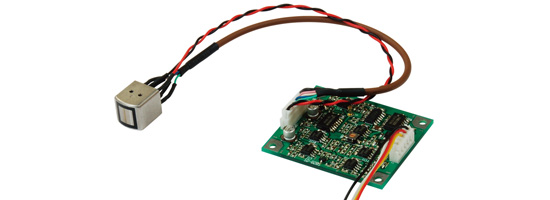

紙幣識別用差動形磁気ヘッド
■特長
●裏読みも出来る超高感度
●微量な金属顔料に反応
●0.2mmのスペーシングロスにも対応
●超高速処理に対応 10m/sec
●速度に依存しない出力が得られる静止型
■主な用途
●金融機関向けをはじめ､各種業界向け紙幣識別用として
クレジットカードや､会員カードなどのIDの読取り､書込み用の磁気ヘッドです｡
JIS規格､ISO規格､IATA規格のカードリーダに対応した製品をご用意出来ます｡

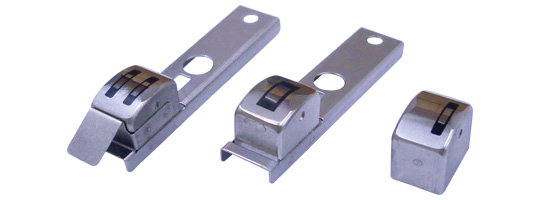

カードリーダ用磁気ヘッド
■主な用途
●クレジットカード、キャッシュカード、その他プリペイドカード用磁気ヘッド、手動式のハンドリーダ用磁気ヘッド
| 型式名 | CH-1R/CH-1R2R | CH-123CS3H | PC-2R | CH-72S3H | |
|---|---|---|---|---|---|
| 規格 | JIS-Ⅰ | JIS-Ⅰ | JIS-Ⅱ | JIS-Ⅱ | |
| 機能 |
リード | リード/ライト | リード | リード/ライト | |
トラック幅 |
Read |
1mm | 1mm |
2mm | 2mm |
| Write | 3mm | 7mm | |||
| 直流抵抗 | Read |
95Ω | 265Ω | 125Ω | 200Ω |
| Write | 2.4Ω | 3.2Ω | |||
| インダクタンス | Read |
48mH | 135mH | 105mH | 150mH |
| Write | 3mH | 6.5mH | |||
| 読取出力 | 23mVp-p | 23mVp-p | 45mVp-p | 50mVp-p | |
| 搬送速度※ | 19cm/sec | ||||
| 記録密度※ |
210BPI | ||||
| 磁気テープ※ | JL6S | ||||
| 分解能（Ｆ2/Ｆ1) |
80以上 | ||||
| 飽和電流（Hc=218kA/ｍ） | 300ｍＡ | 110ｍＡ | |||
| 立上り時間 | 100μＳ以下 | 100μＳ以下 | |||
| 絶縁抵抗 | 50ＭΩ以上 | ||||
| 接地抵抗 | 5Ω以下 | ||||
※．搬送速度は9．5～100cm/sec、記録密度は、75～420FCI、記録媒体は、21.5ｋ～239ｋA/m（270～3000Oe)に対応しています。
