回転センサ

静止型磁気式回転センサ

SMD-1005HR

■特長
静止から高速まで出力一定
検知距離が長い
小型・軽量
アンプ内蔵
単電源
IP65対応

■主な用途
超低速から高速回転ギアの回転数測定

項 目 仕 様
電源電圧 DC.+10V〜+23V リップル(p-p)10%以下
消費電流 12mA以下
出力電流 Max. 40mAシンク
出力VLレベル 0.5V以下(at. 負荷電流 40mA)
出力VHレベル 電源電圧に等しい(at. 無負荷)
出力立上り時間 1.0μs以下(at.RL=1kΩ, Vcc=23V)
出力立下り時間 0.3μs以下(at.RL=1kΩ, Vcc=23V)
出力回路 NPNオープンコレクタ
分解能

1.0mm幅のスリット
[測定条件 周速=10m/s,Gap=0.5mm,Vcc=23V]

応答周波数 0〜20kHz
出力回路 オープンコレクタ
絶縁抵抗 50MΩ以上(at. 500V):ケースアースを外して測定
保護回路 電源逆接続保護

■外形寸法図 (単位 : mm)縮尺不定SM-S10C図SM-S8C図



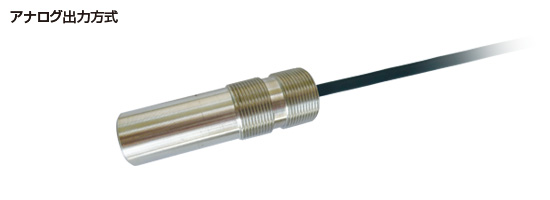

電磁発電式回転センサ

SME-MG

■特長
電磁発電方式
電源が不要
IP65対応

■主な用途
高速回転ギアの回転数測定

項 目 仕 様
インダクタンス 1.3H±10% (1KHz)
直流抵抗 3KΩ±10% (20℃)
出力電圧

3Vp-p以上

at.検知ギア:M1(S45C)

ギャップ:0.5mm

検出周波数:1KHz(出力波形)

絶縁耐圧 AC.250V 1分間(検知5mA)
使用温度 −10℃〜+80℃
保護構造 IP65
締付トルク 100Kgf・cm以下

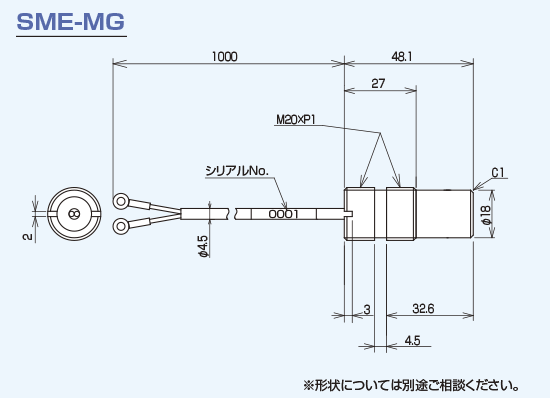

■外形寸法図 (単位 : mm)縮尺不定SME-MG2/SME-MG4B図
