トルクセンサ

磁歪式回転トルクセンサ

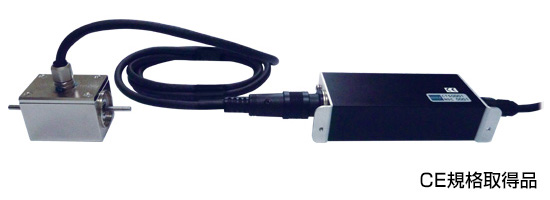

アンプ内蔵型磁歪式回転トルクセンサ・MTSシリーズ

■特長
小型・軽量
アンプ内蔵型
非接触式・高信頼性・高応答性
軸の芯出しが容易(インロー方式)
電源投入と同時出力
外部ゼロ点リセット機能

■標準仕様
精度 ※±0.3%FS(CW/CCW連続運転)
±0.1%FS(CW又はCCW切替運転)〈オプション設定〉
電源電圧 ※DC±12V±0.5V
最大消費電流 ±200mA
出力電圧 ※−2V〜+2V
応答性 ※ 〜3kHz
動作温度範囲 −10℃〜+60℃
保存温度範囲 −20℃〜+85℃
湿度範囲 15%R.H.〜85%R.H(. 結露なし)
零点の温度計数 ±0.4%FS/10℃
保護等級 (DINEN60529) IP60
付属ケーブル長 ※2m
※の仕様については、別途ご相談に応じます。又、IP65対応もご相談承ります。



■機械的仕様一覧
型 式 定格トルク
[Nm]
シャフト径
[mm]
ねじり剛性
[Nm/rad]
最大回転数
[r.p.m]
慣性モーメント
[gcm2]
許容過負荷
[%]
限界過負荷
[%]
MTS001 1 6 140 8,000 0.8 200 400
MTS002 2 8 450 8,000 2.5 200 400
MTS010 10 10 1,100 8,000 7.1 200 400
MTS030 30 12 2,230 8,000 20 200 400
MTS100 100 20 16,100 8,000 190 200 400
MTS200 200 22 23,600 6,000 280 200 400
MTS500 500 30 78,600 6,000 1,210 200 400
MTS1000 1000 35 142,000 5,000 2,380 200 400
MTS2000 2000 45 371,000 4,000 7,400 200 400
MTS3000 3000 50 552000 4,000 12,040 200 400

ねじり剛性値はケース両端より5mmの位置でカップリング固定をしたときのものです。

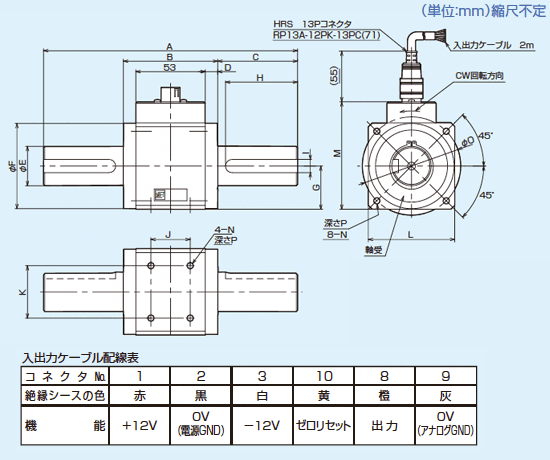

■外形寸法一覧表/標準仕様 (単位:mm)縮尺不定MTSシリーズ図

型 式 A B C D E F G H I J K L M N O P 軸受
MTS001 80 53 13.5 −2.5 6h7 24H7 18.5 27 27 37.5 58 M3 36 6 FL626ZZ
MTS002 80 53 13.5 −2.5 8h7 24H7 18.5 27 27 37.5 58 M3 36 6 628ZZ
MTS010 93 62 15.5 4.5 10h7 36H7 18.5 14 3 27 27 37.5 58 4-M4/8-M3 42 6 6200ZZ
MTS030 126 64 31 5.5 12h7 45H7 23 25 4 30 30 46 67 M4 54 6 6301ZZ
MTS100 155 69 43 8 20h7 54H7 27 40 6 30 35 55 70 M4 62 10 6004ZZ
MTS200 155 69 43 8 22h7 54H7 27 40 6 30 35 55 70 M5 62 10 60/22ZZ
MTS500 194 72 61 9.5 30h7 65H7 33 55 8 30 40 66 82 M5 75 8 6006ZZ
MTS1000 206 74 66 10.5 35h7 72H7 36.5 60 10 33 45 73 89 M5 84 10 6907ZZ
MTS2000 234 78 78 12.5 45h7 85H7 43 70 14 35 50 86 102 M5 97 10 6009ZZ
MTS3000 250 80 85 12.5 50h7 92H7 46.5 75 16 35 55 93 109 M5 104 10 6010ZZ
MTS001、MTS002は、図とは異なり穴インローになっています。





カードリーダ用磁気ヘッド

アンプ分離型磁歪式回転トルクセンサ・CTSシリーズ

■特長
小型・軽量
装置組込みに最適
非接触式・高信頼性
軸の芯出しが容易(インロー方式)
電源投入と同時出力
外部ゼロ点リセット機能

■標準仕様
型 式 定格トルク
[Nm]
シャフト径
[mm]
ねじり剛性
[Nm/rad]
最大回転数
[r.p.m]
慣性モーメント
[gcm2]
許容過負荷
[%]
限界過負荷
[%]
CTS0001 0.1 6 19.9 10,000 0.34 200 400
CTS0005 0.5 6 182 10,000 0.60 200 400

ねじり剛性値はケース両端より3mmの位置でカップリング固定をしたときのものです。



■性能一覧

型 式 CTSシリーズ
精度 ※±0.3%FS(CW/CCW連続運転)
±0.1%FS(CW又はCCW切替運転)〈オプション設定〉
電源電圧 ※DC±12V±0.5V
最大消費電流 ±200mA
出力電圧 ※−2V〜+2V
応答性 ※ 〜1kHz
動作温度範囲 −10℃〜+60℃
保存温度範囲 −20℃〜+85℃
湿度範囲 15%R.H.〜85%R.H.(結露なし)
零点の温度計数 ±0.4%FS/10℃
保護等級 (DINEN60529) ※IP60
付属ケーブル長 ※2m
※の仕様については、別途ご相談に応じます。



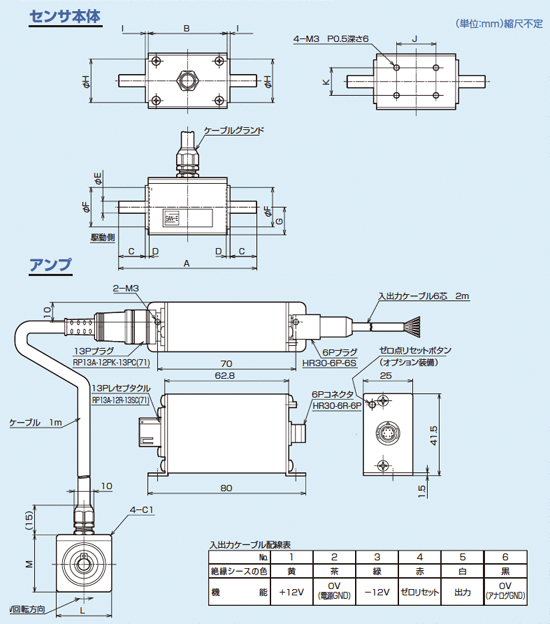

■外形寸法一覧表/標準仕様 (単位:mm)縮尺不定MTSシリーズ図

型 式 A B C D E F G H I J K L M 軸受
CTS0001 70 40 13.5 2 3h7 20H7 14 22h8 1.5 20 14 28 29 FL623ZZ
CTS0005 70 40 13.5 2 6h7 20H7 14 22h8 1.5 20 14 28 29 FL606ZZ




カードリーダ用磁気ヘッド

組込み用磁歪式回転トルクセンサ・SCTSシリーズ

■特長
量産装置組み込みに最適
低価格を実現
軽量コンパクト設計
高応答性
定格 0.1Nm〜0.5Nmを用意
単一電源で駆動可能
本体ケーブルとアンプ間はコネクタ接続により取り外し可能
幅広い温度にも対応可能

■標準仕様

定格容量 0.1Nm〜0.5Nm
電源電圧 DC+5V
消費電流 約200mA
出力電圧 0V〜+5V(0N.mは+2.5V)
応答性 〜1kHz
許容過負荷 200% F.S.
質量 40g
動作温度範囲 センサ部 −30℃〜+120℃
アンプ部 −10℃〜+60℃
湿度範囲 15% R.H.〜85% R.H. (結露なし)
※の仕様については、別途ご相談に応じます。


■外形寸法一覧表(標準仕様)MTSシリーズ図
