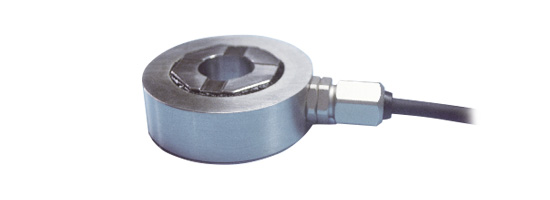

ロードワッシャ・SLDW-Pシリーズ

SLDW-Pシリーズ 特長

薄型小型化を実現
静的及び動的な測定が可能
校正にて出荷
定格10kN〜100kNを用意
アンプ付で信号の取り扱いが容易
外部ゼロ点リセット機能
圧電素子に比べ出力の時間的安定性が高い


■機械的仕様

型 式 定格容量(圧縮) 感度 D D1 D2 H 固有振動数 ばね定数 質量
SLDW-P10K 10KN 500mV/kN 23 9 4.5(M4) 11 >93.3kHz 1105N/μm 26g
SLDW-P20K 20KN 250mV/kN 25 12 6.5(M6) 11 >112.0kHz 1858N/μm 30g
SLDW-P30K 30KN 166mV/kN 28 15 8.5(M8) 11 >122.5kHz 2798N/μm 37g
SLDW-P50K 50KN 100mV/kN 32 19 10.5(M10) 11 >135.9kHz 4585N/μm 47g
SLDW-P100K 100KN 50mV/kN 40 27 14.5(M14) 11 >154.2kHz 9469N/μm 71g


■外形寸法一覧表(標準仕様)

外形寸法一覧表(標準仕様)


■標準仕様 (ロードワッシャ・SLDW-Pシリーズ)

型 式 SLDW−Pシリーズ
定格容量 表参照
非直線性 ±0.15%RO以内
ヒステリシス ±0.15%RO以内
繰り返し性 0.3%RO以下
出力電圧 0V〜+5V(圧縮方向)
動作温度範囲 −10〜+60℃
零点の温度係数 ±0.05%RO/℃以内
電源電圧 ±12V±0.5VDC
ケーブル φ5mm UL758 AWG24 6芯横巻きシールド線 2m
許容過負荷 200%
材 質 S45C
耐振動 JIS D 1601
仕様については別途ご相談に応じます。


設置方法

荷重は必ず測定軸方向にかけてください。
センサの取り付け面は平坦に加工し、傾きの原因となりますので汚れないようにしてください。











SLCW-Pシリーズ

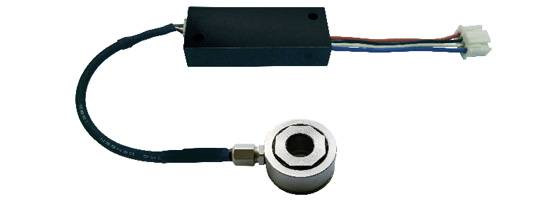

組込み用ロードワッシャ・SLCW-Pシリーズ

SLCW-Pシリーズ 特長

量産装置組み込みに最適
高応答性と優れた直線性
薄型小型化を実現
静的及び動的な測定が可能
低価格を実現
定格10kN〜100kNを用意
単一電源で駆動可能
圧電素子に比べ出力の時間的安定性が高い
本体ケーブルとアンプ間はコネクタ接続により取り外し可能


■機械的仕様・寸法一覧

型 式 定格容量(圧縮) 感度 D D1 D2 H 固有振動数 ばね定数 質量
SLCW-P10K 10KN 500mV/kN 23 9 4.5(M4) 11 >45kHz 900N/μm 26g
SLCW-P20K 20KN 250mV/kN 25 12 6.5(M6) 11 >50kHz 1600N/μm 30g
SLCW-P30K 30KN 166mV/kN 28 15 8.5(M8) 11 >55kHz 2400N/μm 37g
SLCW-P50K 50KN 100mV/kN 32 19 10.5(M10) 11 >60kHz 3900N/μm 47g
SLCW-P100K 100KN 50mV/kN 40 27 14.5(M14) 11 >65kHz 8000N/μm 71g

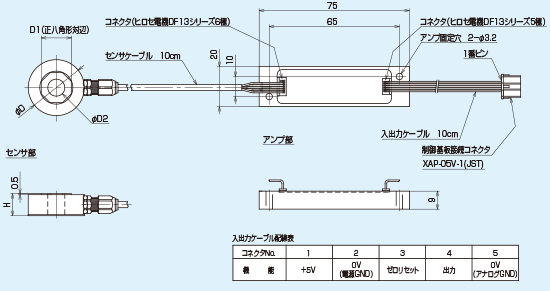

■外形寸法一覧表(標準仕様)

外形寸法一覧表(標準仕様)


■標準仕様

定格容量 10kN〜100kN
電源電圧 DC+5V
消費電流 約200mA
出力電圧 0V〜+5V
応答性 1kHz
許容過負荷 200%
動作温度範囲 センサ部 −40℃〜+125℃
アンプ部 −10℃〜+60℃
湿度範囲 15% R.H.〜85% R.H. (結露なし)

仕様については別途ご相談に応じます。
