接触式磁気リニアセンサーの解説

接触式磁気リニアセンサー
（差動トランス式磁気変位センサー）

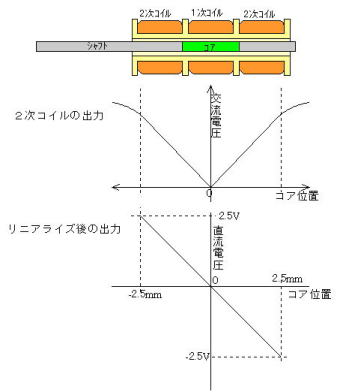

１次コイルの前後に２次コイルを配した３つのコイル部とコアと呼ばれる金属を固定した軸棒（シャフト）で構成された差動トランス式センサです。

　この１次コイルを交流励磁すると、２次コイルには、コアを介した誘導電圧が発生し、この出力を差動接続して、電圧差を変位出力としています。

　シャフトのコア部分がコイルの中央に位置しているときは、２次側コイルの出力差は、ゼロとなり、前後に動かした距離に応じた出力差が得られます。

これを独自のリニアライズ回路で直線性の補正を行いますと、リニアな出力が得られます。

　このセンサの特長としては、
　①コアがコイルと接触していないこと。

　②差動接続することで、温度にも安定な出力が得られること。
　③独自のリニアライズ回路の採用により、
　10ｍＶ＝10μｍのダイレクトな表示ができること。
