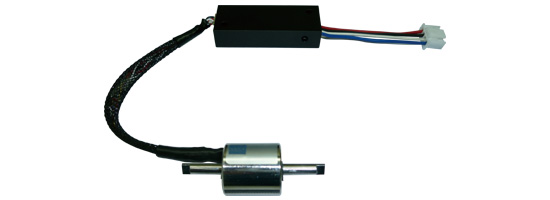

組込み用磁歪式回転トルクセンサ・SCTSシリーズ

■特長
量産装置組み込みに最適
低価格を実現
軽量コンパクト設計
高応答性
定格 0.1Nm〜0.5Nmを用意
単一電源で駆動可能
本体ケーブルとアンプ間はコネクタ接続により取り外し可能
幅広い温度にも対応可能


■標準仕様

定格トルク 0.1Nm〜0.5Nm
電源電圧 DC+24V
消費電流 約200mA
出力電圧 +0.5V〜+4.5V(0Nmは+2.5V)
応答性 〜1kHz
許容過負荷 200% F.S.
重量 40g
動作温度範囲 センサ部 −30℃〜+120℃
アンプ部 −10℃〜+60℃
湿度範囲 15% R.H.〜85% R.H. (結露なし)

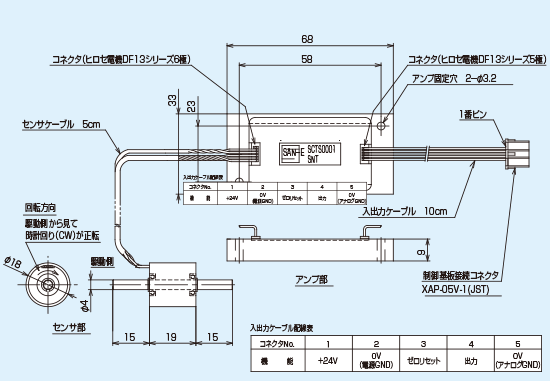

■外形寸法一覧表(標準仕様)

外形寸法一覧表(標準仕様)
